AILIPU JXM-A Series Mechanical Diaphragm Metering Pump

ISI FORM KEBUTUHAN DISINI UNTUK MENDAPATKAN HARGA

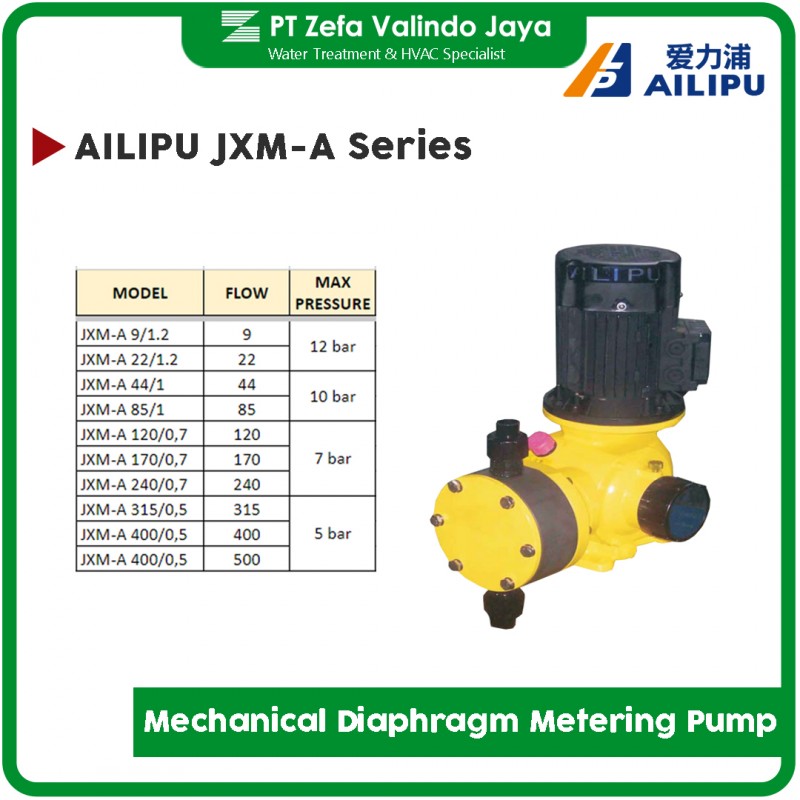

AILIPU JXM-A Series Mechanical Diaphragm Metering Pump

Pompa dosing diaphragm mekanis JXM-A menggunakan sistem diaphragm yang digerakkan secara mekanis untuk memindahkan cairan melalui pergerakan dan deformasi diaphragm.

Jenis pompa dosing ini umumnya digunakan untuk menangani cairan tanpa partikel padat, dengan suhu operasional sekitar -15°C hingga 85°C dan rentang viskositas dari rendah hingga tinggi. Kapasitas aliran dapat diatur secara kontinu dari 0–100%, sehingga memungkinkan pengaturan dosing yang fleksibel sesuai kebutuhan aplikasi.

Pompa dosing diaphragm mekanis memiliki beberapa keunggulan seperti pengoperasian tanpa kebocoran, konstruksi yang ringkas, perawatan yang mudah, serta performa yang ekonomis. Pompa ini banyak digunakan pada industri pengolahan air dan air limbah, sistem lingkungan, farmasi, pembuatan kertas, proses kimia, serta berbagai aplikasi industri lainnya yang melibatkan slurry maupun dosing bahan kimia.

FUNGSI

Pompa ini mendukung sistem pengaturan aliran baik secara manual maupun otomatis. Pengoperasian otomatis dapat diintegrasikan melalui kontrol variable frequency, digital controller, maupun stroke controller untuk aplikasi dosing yang lebih presisi.

Kapasitas aliran tersedia mulai dari sekitar 0,47 hingga 6000 L/h, dengan pilihan tekanan kerja maksimum hingga 1,2 MPa. Akurasi aliran umumnya dapat dipertahankan hingga ±1%.

Kemampuan suction lift mencapai hingga 3 meter kolom air.

Model pompa ini tidak dilengkapi dengan sistem pressure relief atau safety discharge internal. Oleh karena itu, pemasangan safety valve eksternal pada jalur discharge direkomendasikan untuk meningkatkan keamanan operasional.

Untuk aplikasi yang melibatkan bahan kimia mudah terbakar, eksplosif, korosif, maupun berbahaya, tersedia opsi konfigurasi double diaphragm dengan sistem deteksi kerusakan diaphragm guna meningkatkan keamanan operasional dan mengurangi risiko kebocoran.

APLIKASI

Pompa ini banyak digunakan di berbagai industri seperti sistem lingkungan, pengolahan air atau water treatment dan air limbah, farmasi, industri kertas, proses kimia, produksi material khusus, penanganan slurry, serta aplikasi yang melibatkan bahan kimia berbahaya maupun korosif.

MATERIAL WETTED PART / FLUID END

Komponen yang bersentuhan langsung dengan cairan tersedia dalam berbagai material tahan korosi sesuai kebutuhan kompatibilitas kimia, antara lain:

• PVC
• PVDF
• PTFE
• SS304
• SS316L
• Material alloy khusus seperti Alloy 20, 904L, Titanium, Hastelloy, dan lainnya
• Material diaphragm tersedia dalam konstruksi PTFE maupun komposit PTFE-rubber.

FITUR PRODUK

Dilengkapi diaphragm PTFE berkualitas tinggi dengan ketahanan kimia yang baik dan umur pakai yang panjang, cocok untuk menangani berbagai jenis cairan korosif dan berbahaya.

Opsi sistem double diaphragm dengan rupture monitoring membantu meningkatkan keamanan operasional pada aplikasi bahan kimia agresif, beracun, maupun berbahaya.

Desain check valve presisi tinggi memberikan performa dosing yang akurat, sealing yang baik, konstruksi ringkas, serta memudahkan perawatan.

Posisi motor berada di atas gearbox untuk membantu meminimalkan kemungkinan kontaminasi pelumas serta meningkatkan keandalan sistem transmisi.

Pompa dapat diintegrasikan dengan motor variable frequency dan sistem kontrol sinyal 4–20 mA untuk pengaturan flow otomatis dan integrasi kontrol eksternal.

Mekanisme transmisi menggunakan pelumasan oli untuk memastikan pengoperasian stabil dengan kebutuhan perawatan minimal, cukup melakukan penggantian pelumas secara berkala.

Housing gearbox dibuat dari material aluminium alloy berkekuatan tinggi sehingga ringan namun tetap kokoh dan tahan lama.

Tersedia berbagai pilihan material wetted part sehingga kompatibel untuk cairan korosif maupun non-korosif, termasuk opsi material khusus sesuai kebutuhan aplikasi.

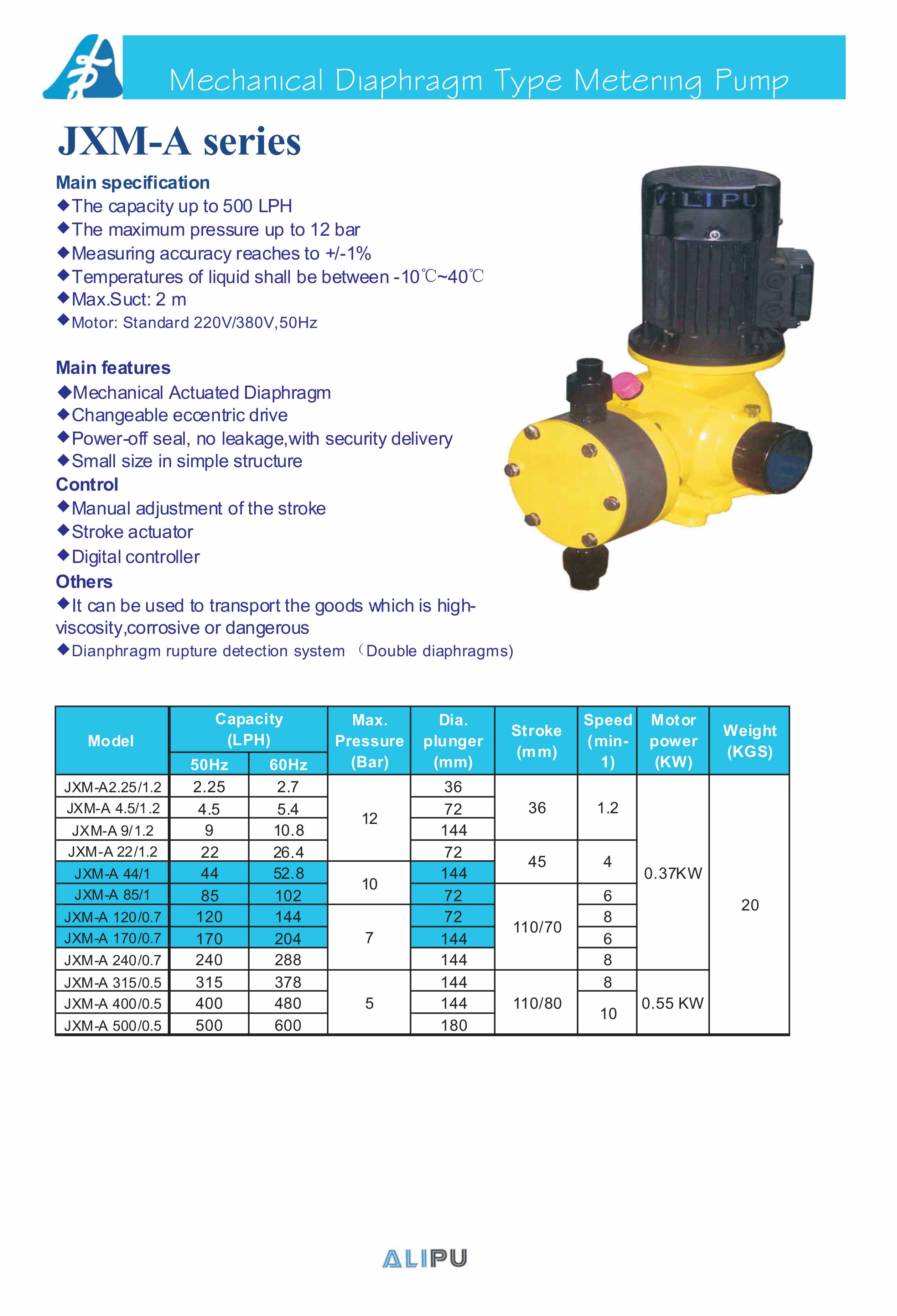

SPESIFIKASI

• Kapasitas hingga 500 LPH

• Tekanan maksimum hingga 12 bar

• Akurasi pengukuran mencapai +/-1%

• Suhu cairan harus antara -10°C~40°C

• Maks. Suction : 2 m

• Motor: Standar 220V/380V, 50Hz

FITUR UTAMA

• Mechanical Actuated Diaphragm

• Penggerak eksentrik dapat diubah

• Seal aman saat power-off, tanpa kebocoran

• Ukuran ringkas dan struktur sederhana

KONTROL
• Penyesuaian stroke secara manual

• Stroke actuator

• Digital controller

LAINNYA

• Dapat digunakan untuk cairan dengan viskositas tinggi, korosif, maupun berbahaya

• Sistem deteksi pecah diaphragm

MODEL TERSEDIA

[JXM-A 9/1.2]

Flow : 9

Tekanan Maksimum : 12 bar

[JXM-A 22/1.2]

Flow : 22

Tekanan Maksimum : 12 bar

[JXM-A 44/1]

Flow : 44

Tekanan Maksimum : 10 bar

[JXM-A 85/1]

Flow : 85

Tekanan Maksimum : 10 bar

[JXM-A 120/0,7]

Flow : 120

Tekanan Maksimum : 7 bar

[JXM-A 170/0,7]

Flow : 170

Tekanan Maksimum : 7 bar

[JXM-A 240/0,7]

Flow : 240

Tekanan Maksimum : 7 bar

[JXM-A 315/0,5]

Flow : 315

Tekanan Maksimum : 5 bar

[JXM-A 400/0,5]

Flow : 400

Tekanan Maksimum : 5 bar

[JXM-A 500/0,5]

Flow : 500

Tekanan Maksimum : 5 bar

BERAT

20 kg

Hubungi kami untuk pertanyaan dan detail lebih lanjut.
